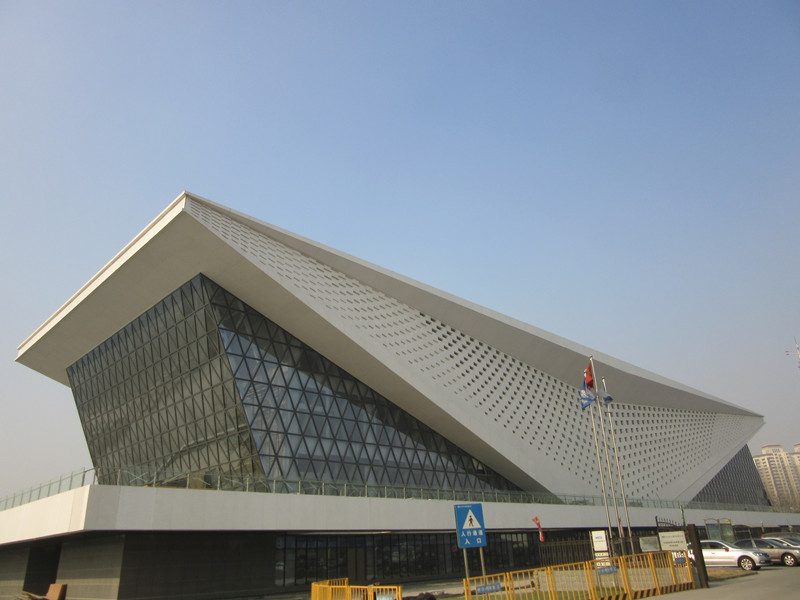

天津职业技术师范大学体育馆

2017.03.31 1610 分享

导读

天津职业技术师范大学新建综合体育馆工程总建筑面积25200平方米。为保证全运会整体支吊架施工布置有序、安全可靠,经深化设计对机电系统的风管、水管、动力照明电缆桥架、气体灭火管等机电、供电、通信信号、FAS、BAS、AFC等各专业的管线及其相关设备的固定支架及连接件系统采用装配式管线支吊架。

工程概况:

       天津职业技术师范大学新建综合体育馆工程总建筑面积25200平方米。为保证全运会整体支吊架施工布置有序、安全可靠,经深化设计对机电系统的风管、水管、动力照明电缆桥架、气体灭火管等机电、供电、通信信号、FAS、BAS、AFC等各专业的管线及其相关设备的固定支架及连接件系统采用装配式管线支吊架。




专业概况:
       天津职业技术师范大学新建综合体育馆各个专业架空管道、架空桥架、架空空调通风管数量多、规格大,而且走向复杂(包括强电桥架、弱电桥架、空调通风风管、空调水管、排水管、消火拴管道、消防自喷管道、消防炮管道、给水管道、采暖管道等);在走廊、机房架空管道较为集中的地方较难排布;走廊宽度在1.7米和2.4米之间,安装空间狭小,而且吊顶标高较高,这就压缩了专业管线的安装空间,极大的增加了各种管线的排布和安装难度,管网支架安装难度更大,为了高质量、高效益的完成管线安装,本公司特别制定了管网支吊架施工方案。


施工方案:

       我司在此次项目中运用了综合支吊架制作技术。

       此次技术最大特点是:生产量化,加快了生产速度节约了工期,支架的质量比原有的老式现场加工方法提高了很多,工人的生产环境改善较多,提高了安装工厂化;此技术需要技术较高经验丰富的技术人员和技术工人,需要较高的管理体系。




       根据天津职业技术师范大学新建综合体育馆的架空管线的安装特点、安装环境、质量控制、本公司的管理体系等综合因素考虑,我司在此部分施工中采用综合支吊架技术,此技术关键点有五点:
      一、单专业管线(水、暖、电、空调)根据原设计走向进行综合排布,调整管道标高,提高走廊净空高度。
      二、各专业管线共用综合支吊架,提高施工效率,降低施工风险。
      三、所有支吊架方案进行受力分析,保证支吊架系统的安全性。

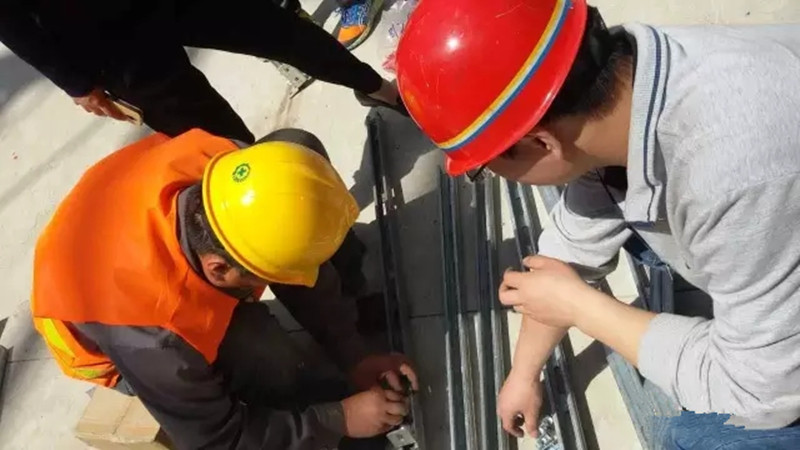

      四、将支吊架方案进行现场实际工况进行核对,保证支吊架的安装符合现场要求。

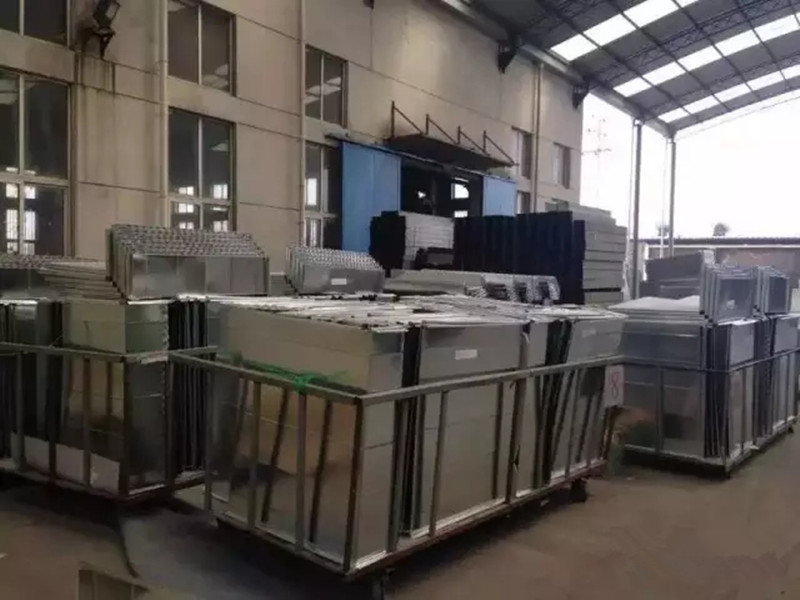

      五、支吊架的工厂化预制大大缩短施工工期。


   天津奥特浦斯机电设备有限公司将携手中冶天工,从质量、环境、安全等多方面,用专业的设计、施工、安装和指导为争取鲁班奖增光添彩。
