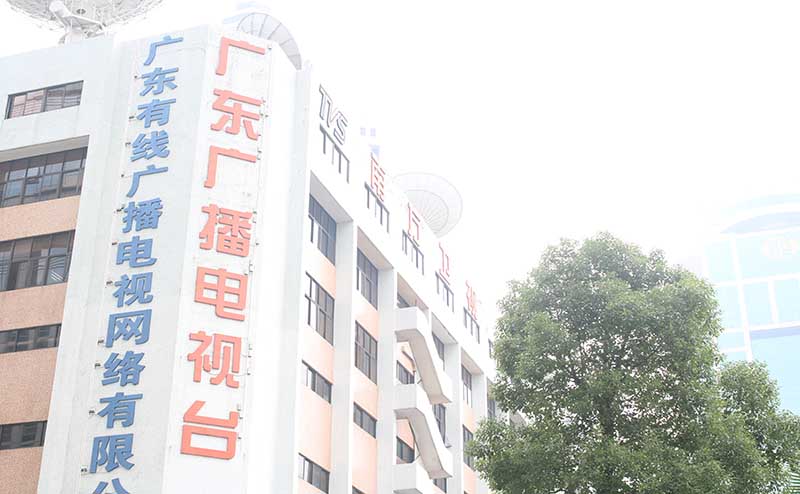

广东广播电视播控中心，位于广州市越秀区环市东331号广电二期中心大楼五、六楼。装修部分建筑面积约为6940平方。广东广播电视台新闻演播中心播控中心建设工程设计施工一体化项目。管线综合深化，支吊架设计：空调系统、风管、桥架、空调、水管、综合支吊架加工+安装 （风管形式是内保温消声隔音风管、消音风管、普通风管等）。

       广东广播电视播控中心，位于广州市越秀区环市东331号广电二期中心大楼五、六楼。装修部分建筑面积约为6940平方。该工程为广东广播电视台新闻演播中心播控中心5层，6层改造项目，建筑面积6546平方米，7层、8层需接空调水系统机组及风冷设备，机电安装除保留部份机房设备外，其它全部拆除，重新安装。我们负责所有通风系统（含空调水系统），桥架，组合支架（含部份消防水管共架）材料并安装， 5层设有3个演播厅，有部份消音隔声风管。合同是按风、水、电系统拆分，以产品规格单价及相应数量签定材料合同并安装，完工后以工程实际用量结算。

       广东广播电视台新闻演播中心播控中心建设工程设计施工一体化项目。管线综合深化，支吊架设计：空调系统、风管、桥架、空调、水管、综合支吊架加工+安装 （风管形式是内保温消声隔音风管、消音风管、普通风管等）。

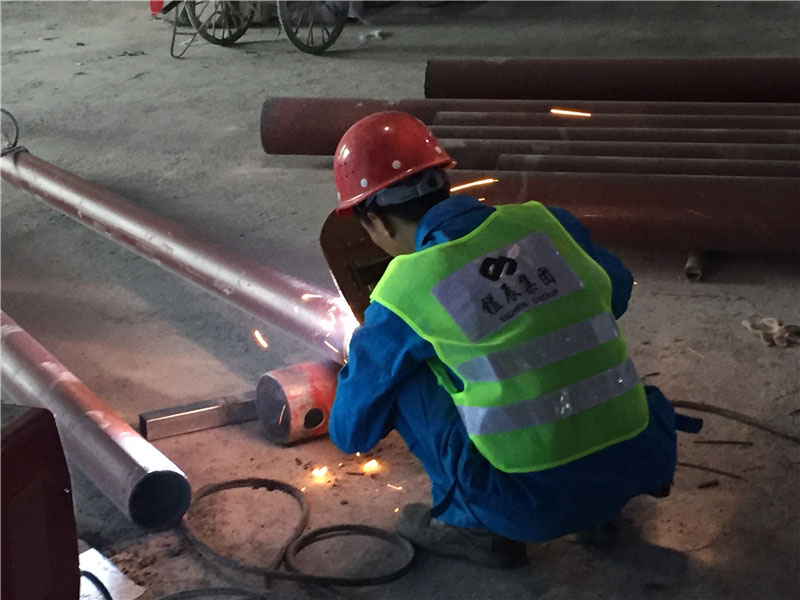

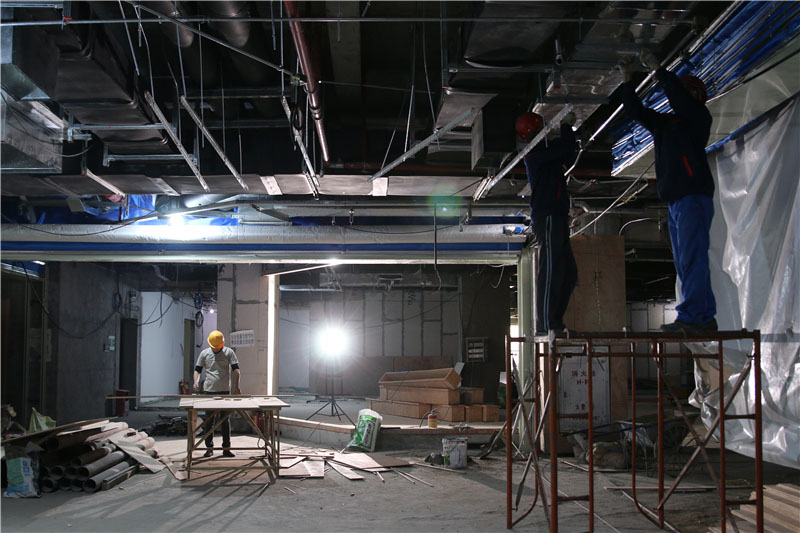

现场施工图片

现场施工图片

材料明细：
       普通镀锌风管，消音隔声风管，风阀，风口百叶，消声器，静压箱，橡塑保温棉，无缝钢管，镀锌钢管，PVC管，水阀，桥架线槽，组合支架及相关配件等。

        该项目探索基于BIM的风管工厂化预制加工技术，将制作工序移至场外，由专门加工流水线高效切割完成风管制作，再运至现场指定楼层完成组合拼装。在此过程中依靠BIM技术进行预制分段和现场施工误差测控，大大提高了施工效率和工程质量。

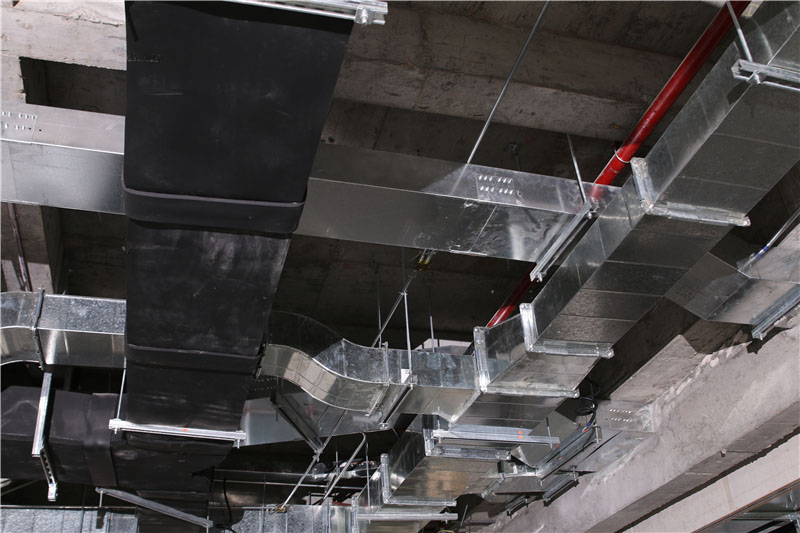

现场图片

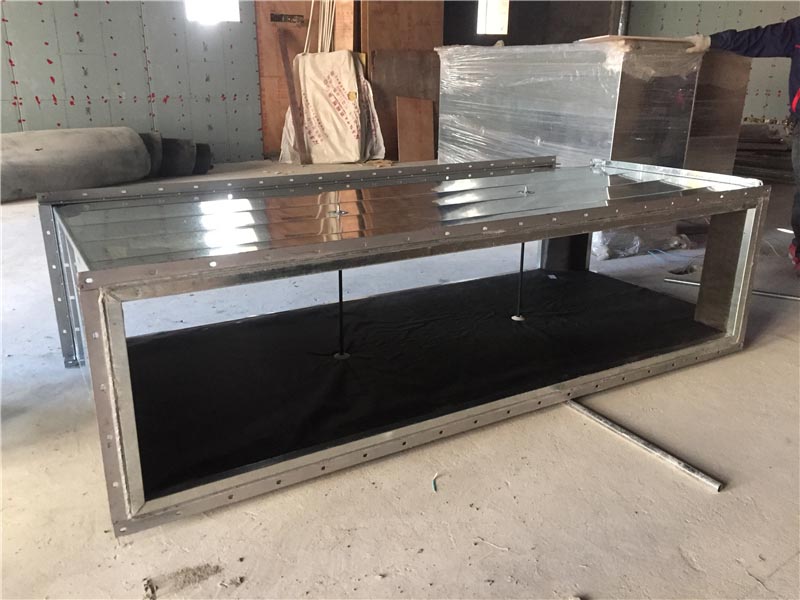

消音风管

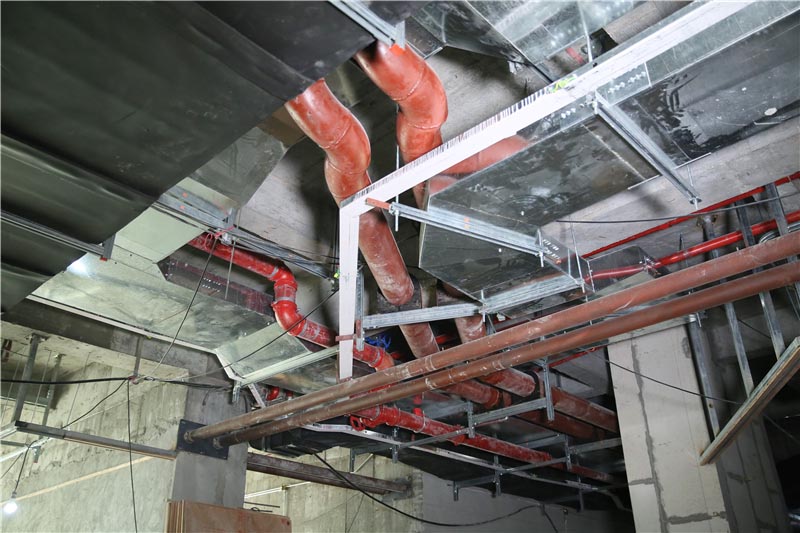

现场图片

        将BIM技术应用于该项目设计到施工的各个阶段，对整个项目进行综合图审，指导完成全预制装配结构的施工，让全预制装配结构节点连接三维可视化，有效的提高设计、生产及施工效率，避免部分复杂节点由于未有模型而产生的的错误和返工，提高全预制装配建筑施工质量。
        简单的说就是让整个项目省时、省力又美观。

图纸讨论

管综模型
