机房配件，作为机房预制的重要辅件，在产品中起着关键性的作用，主要有法兰，弯头，大小头，外牙接头，内牙接头以及无缝钢管等，那么镒辰在质量把控、验收中又是怎样操作的呢？

机房配件，作为机房预制的重要辅件，在产品中起着关键性的作用，主要有法兰，弯头，大小头，外牙接头，内牙接头以及无缝钢管等，那么镒辰在质量把控、验收中又是怎样操作的呢？

让我来详细用图片同头文字详细介绍一下法兰同弯头的验收细则同过程吧：

下图为蝶阀专用法兰现场检测图片：【检测工具为游标卡尺、拉尺】

图1：检测厚度

● 图1：用游标卡尺检测法兰厚度尺寸，游标卡尺需垂直对着产品检测，两卡钳面贴住所检测面，精确读出所测数据。

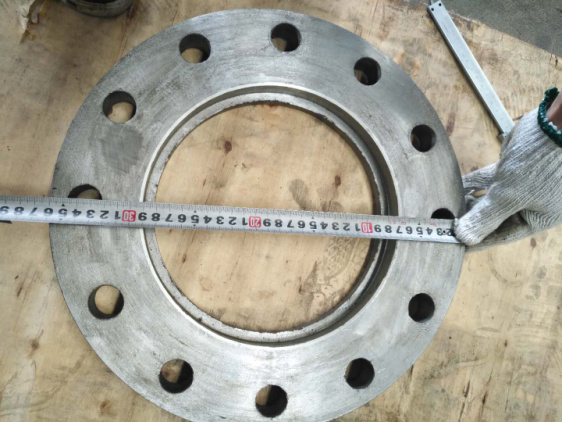

图2：检测外径

● 图2：用拉尺检测法兰外径尺寸，一端勾住法兰边，用手压住拉尺端面，另一端用手摆拉尺，所测最大尺寸为法兰外径尺寸。【如有大型游标卡尺，检测精度会更加精确一点】

 图3：检测内径

● 图3：用拉尺检测法兰内径尺寸，以红色10起点，肉眼垂直查看刻度10位置对准法兰内边，用手压住，另一端用手摆动拉尺，所测最大尺寸为法兰内径尺寸。【可用大型卡尺检测】

图4：检测孔径

图例说明及详解

● 图4：方法一，用游标卡尺检测孔径尺寸，用游标卡尺内径检测刀口与被测内孔垂直摆放检测，卡尺上下摆动，读出最大尺寸为实际孔径尺寸。

            方法二，用拉尺检测对角孔中心距尺寸，方法同图3一致。

90°弯头

下图为90°弯头现场检测图片【检测工具为专用90°角尺、拉尺、辅助水平仪[两检测面基本平行]/也可用其他检测面相关平行的东西代替、1000MM钢尺、辅助平整的8#槽钢做为基准面/如果有标准平台优先考虑】

图5：DN400-90°弯头 角度检测

● 图5：DN400-90°弯头角度检测，检测90°弯头两端面的垂直情况，确认端面上下尺寸偏差，用相对平整的槽钢做基准面/有标准平台可优先考虑【视现场具体情况而定】：用平整槽钢做基本面，将弯头摆放在槽钢面上，90°角尺直角边不够高，辅助用检测面平行的水平仪一面贴住直角尺一边，见图5，另一直角边贴住槽钢面向弯头端面靠近并接触到端面，用肉眼查看弯头端面上下是否有缝隙，并用游标卡尺测量缝隙尺寸，写入验收表格。

图6：DN600-90°弯头角度检测

● 图6：DN600-90°弯头角度检测，方法同图5一致。

图7：弯头对碰图例

● 图7：弯头对碰情况图例，以平整槽钢面为基准面【有平台最好】，观看顶面高度是否一致，接触端面缝隙是否合适，两侧面是否平行【可用钢尺贴住侧面查看缝隙以此判断】

●检测弯头高度，直接用拉尺/钢尺检测，以槽钢基本面为起点，用手按住起点位置，垂直贴住弯头端面，目测上端摆动尺子，最大尺寸为实际检测尺寸。

●检测弯头外径尺寸，用拉尺先测量内径尺寸【方面同法兰内径检测方法一致】，在检测位置用游标卡尺测量弯头壁厚，内径加上两边壁厚为外径尺寸。

以上操作方式只是产品检测的一种手段，通过相关检测，保证产品符合相关标准，满足现场焊接工艺要求。

质检工作是一份任重道远的工作，小到一个螺丝，大到工程项目的相关配件，都关系到项目使用中的人身安全，质量是企业的生命，镒辰人始终用耐心、细心、不断进取的心，维护着每一个项目的质量第一关！
